報警聯動單元
信號輸出單元Relay048
信號輸出單元采用機架式結構，標準19英寸機柜安裝，高度1U；需配套本公司DTS測溫系列產品輸出干接點信號（無源繼電器）。
供電：DC 24V
凈重：≤6 Kg
功耗：典型功耗≤5W（無負載），實際根據繼電器工作負載狀況確定；
干接點：2路系統狀態（火警、故障），46路自定義外接輸出；共48路；
觸點容量：

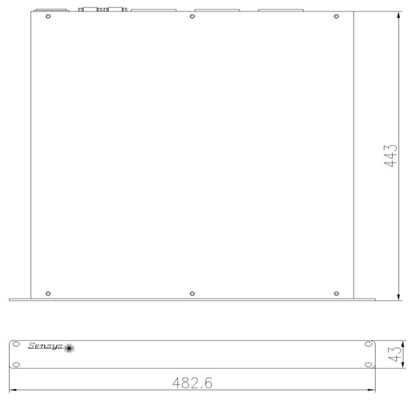

外觀尺寸圖
接口配置圖
繼電器后視圖
接口說明
編號 接口及功能
1 48路2A開關量輸出
2 RS232串口接口1，與測溫主機通信連接
3 RS232串口接口2，用于繼電器單元級聯擴展
4 電源接口
實物圖

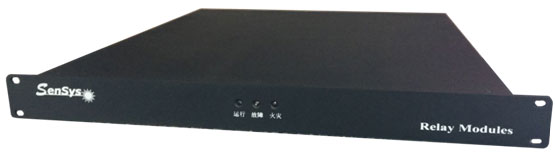

正面圖

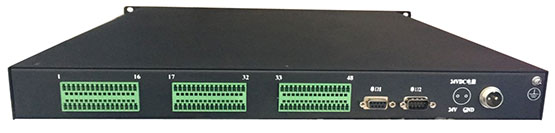

背面圖
